无局放变频电源技术解析与应用指南

——绝缘设计与局部放电（PD）的深度控制

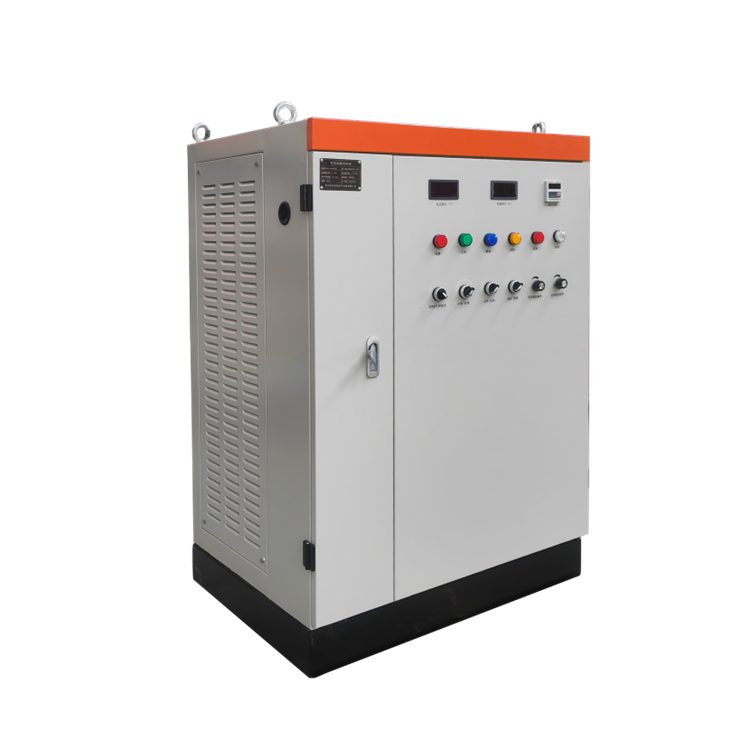

一、无局放变频电源的定义与核心要求

无局放变频电源指在额定电压及过压条件下，局部放电量（PD）≤5pC（皮库仑）的变频设备，主要应用于高压绝缘测试、超精密仪器供电、航空航天等对电磁干扰极度敏感的领域。其核心要求包括：

1. 绝缘系统零缺陷：杜绝气隙、杂质等引发局部放电的隐患；

2. 高频低噪设计：抑制高频开关导致的电磁干扰（EMI）；

3. 全生命周期稳定性：确保长期运行后PD值不劣化。

二、局部放电（PD）的产生机理与危害

案例：某750kV电力变压器因变频电源PD超标（12pC），导致绕组绝缘劣化，3个月后发生击穿事故。

三、无局放变频电源的设计要点

1. 绝缘材料与工艺

• 真空灌封技术消除气泡（真空度≤0.1Pa）；

• 导体表面抛光至Ra≤0.8μm，避免电场集中。

• 固体绝缘：选用低介损环氧树脂（tanδ<0.005）、聚酰亚胺薄膜；

• 液体绝缘：高纯度硅油（含水量≤10ppm）、氟化液（如3M Novec）。

• 材料选型：

• 工艺控制：

2. 拓扑结构与器件选型

• IGBT/SiC模块需通过PDIV（局部放电起始电压）测试（如Infineon PrimePACK™系列PDIV≥3kV）；

• 高压电容采用金属化聚丙烯薄膜（MKP），自愈特性抑制PD。

• 多电平拓扑（如五电平ANPC）降低单器件电压应力；

• 谐振软开关技术（如LLC）减少开关损耗与dv/dt。

• 拓扑优化：

• 器件要求：

3. 电磁屏蔽与滤波

• 输出端配置LCR阻尼滤波器，抑制高频谐振；

• 共模扼流圈（CMC）插入损耗≥40dB@1MHz。

• 机箱内衬铜箔（厚度≥0.2mm），接缝处焊接或导电胶密封；

• 信号线与功率线分层走线，间距≥50mm。

• 多层屏蔽：

• 滤波设计：

四、无局放性能的测试与验证

1. 测试标准

• IEC 60270：局部放电测量国际标准（背景噪声≤2pC）；

• IEEE 1799：高压变频设备PD检测指南；

• GB/T 7354（中国）：局部放电试验方法。

2. 关键测试项

• PDIV测试：逐步升压至额定电压1.5倍，记录PD起始电压；

• 长期老化试验：85°C/85%RH环境下持续运行1000小时，PD值变化率≤10%；

• 冲击耐受试验：施加1.2/50μs雷电波（峰值电压≥额定值2倍），无PD脉冲。

3. 检测设备

• 高频CT传感器：带宽≥20MHz（如Haefely PDS 100）；

• 超低噪放大器：增益≥60dB，本底噪声≤1pC（如OMICRON MPD 600）。

五、典型应用场景与解决方案

案例：某特高压实验室采用模块化无局放变频电源（1.2MV/50Hz），PD值稳定在0.8pC以下，满足±800kV直流工程测试需求。

六、行业挑战与未来趋势

1. 技术瓶颈

• 10kV以上变频电源的PD控制成本高昂（如SF6绝缘成本占比超40%）；

• 高频化（>50kHz）与无局放的矛盾（高频加剧介质损耗）。

2. 创新方向

• 新型绝缘材料：纳米改性环氧树脂（PDIV提升30%）；

• 智能监测系统：基于AI的PD模式识别与预警（如卷积神经网络分析PRPD图谱）；

• 环保替代方案：干燥空气/N2绝缘替代SF6（需突破绝缘强度与体积限制）。

七、选型与使用建议

1. 选型指标

• PD等级（如Class I: ≤5pC, Class II: ≤10pC）；

• 绝缘材料耐压系数（如环氧树脂耐压≥20kV/mm）；

• 制造商是否具备IEC 62478认证（高压设备局部放电测试资质）。

2. 使用规范

• 定期进行PD检测（建议每6个月一次）；

• 避免在湿度>80%或海拔>2000m环境下满负荷运行；

• 使用正压清洁空气吹扫，防止粉尘积聚引发放电。

结语

无局放变频电源是高压电力电子领域的“皇冠技术”，其设计需在材料科学、拓扑创新、工艺精度间取得极致平衡。随着新能源装备与超高压电网的快速发展，该技术将成为保障电力系统安全与精密工业可靠性的核心支撑。选型时务必要求厂商提供 IEC 60270标准测试报告，并在合同中明确PD保证条款。
